Výrobní dokumentace potrubí

Plnění IVITAS spočívalo ve zpracování Detail engineeringu (DE) potrubních tras provozních souborů v rámci akce Gas Cooling System pro společnost TATA STEEL.

Dokumentace zahrnovala:
- Izometrické výkresy potrubí
- Výkresy hlavních potrubí
- Seznamy potrubí
- Specifikace materiálu

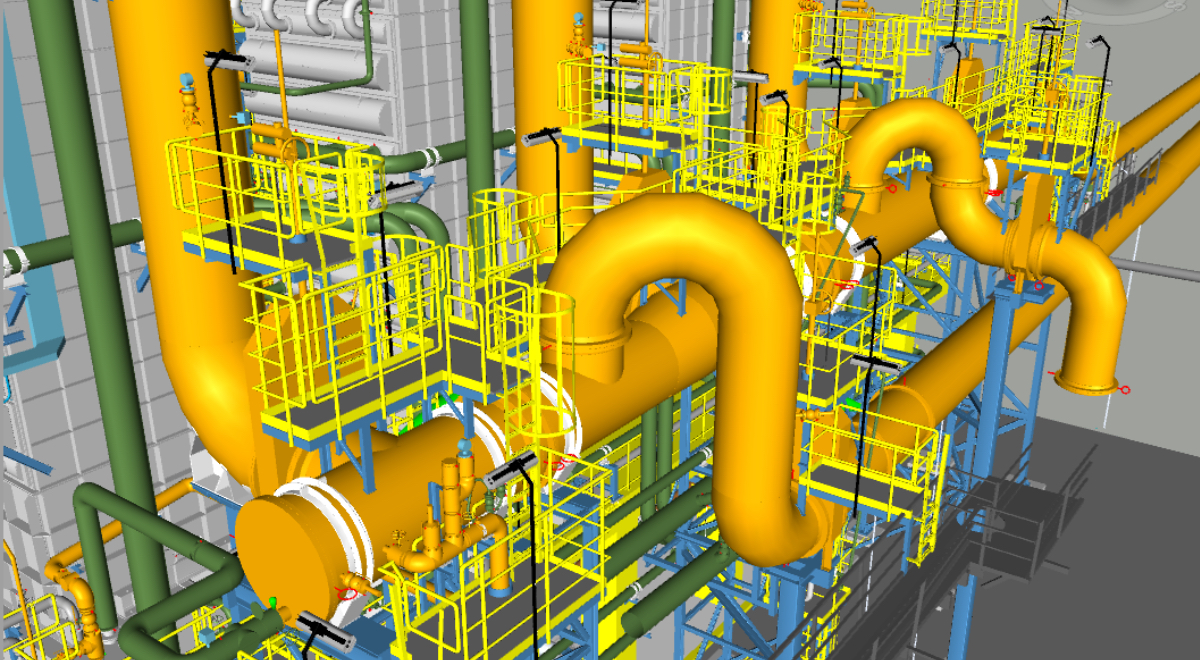

Součástí zakázky byla rovněž aktualizace 3D modelu potrubních tras v AutoCAD Plant 3D.



Zákazník: HUTNÍ PROJEKT Frýdek-Místek

Místo realizace: Česká republika / Nizozemsko

Rok realizace: 2019 - 2020

Použitý software: AutoCAD Plant 3D, CAEPIPE
